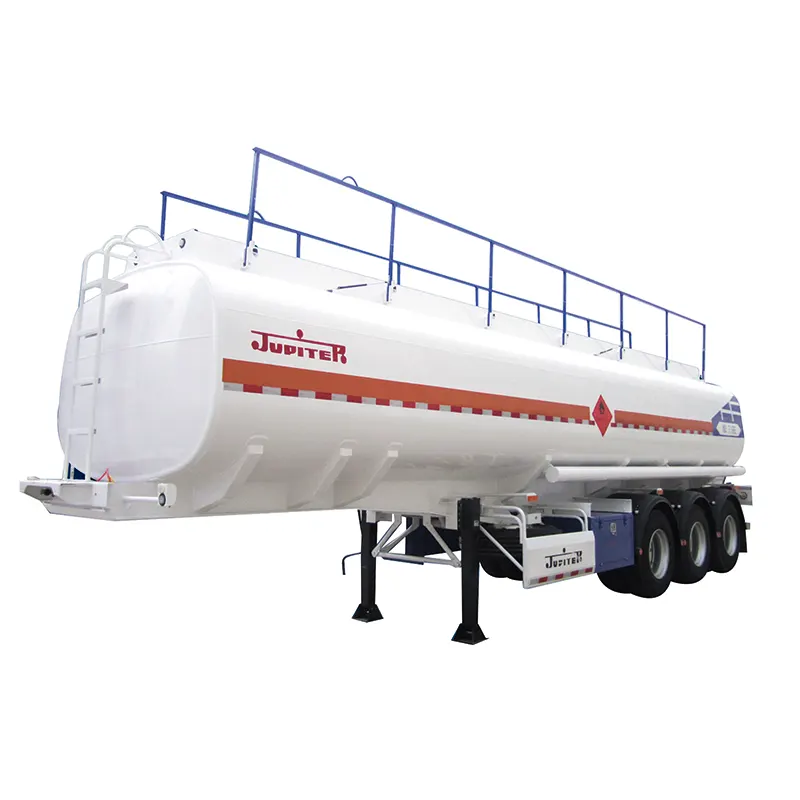

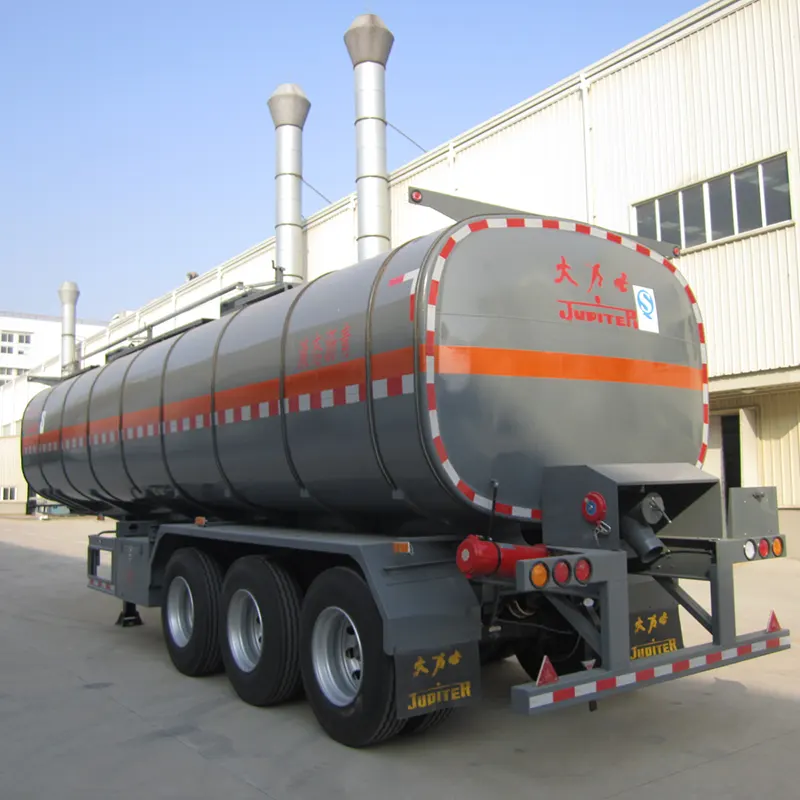

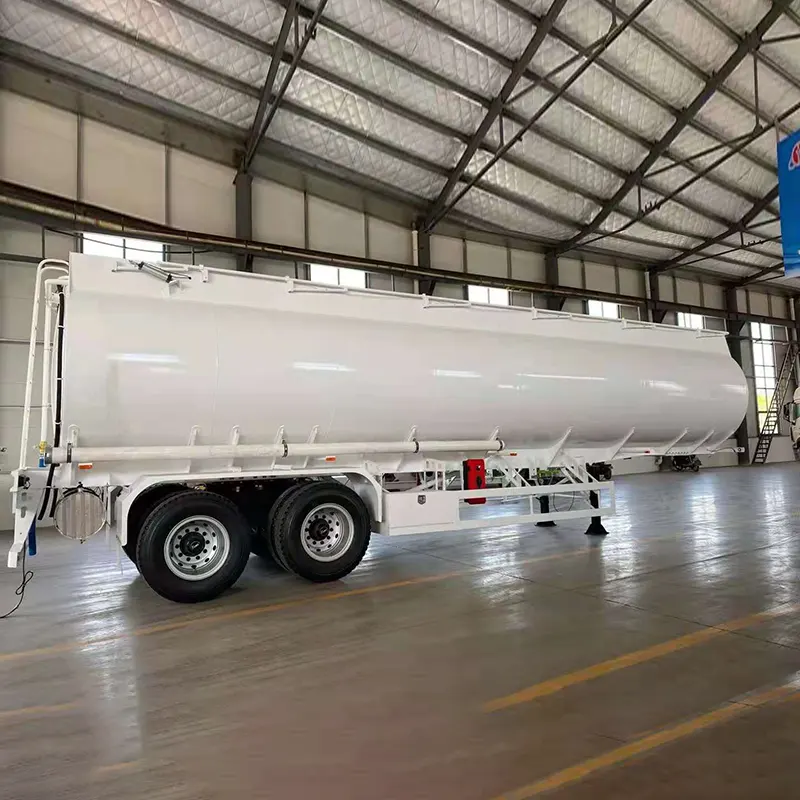

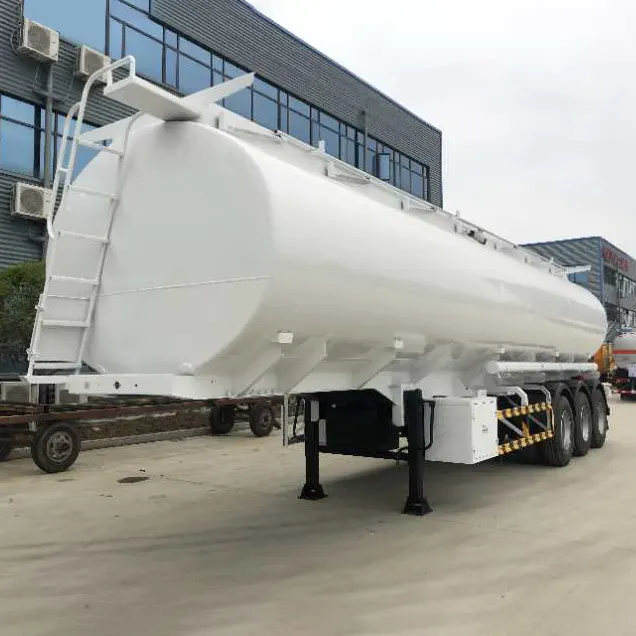

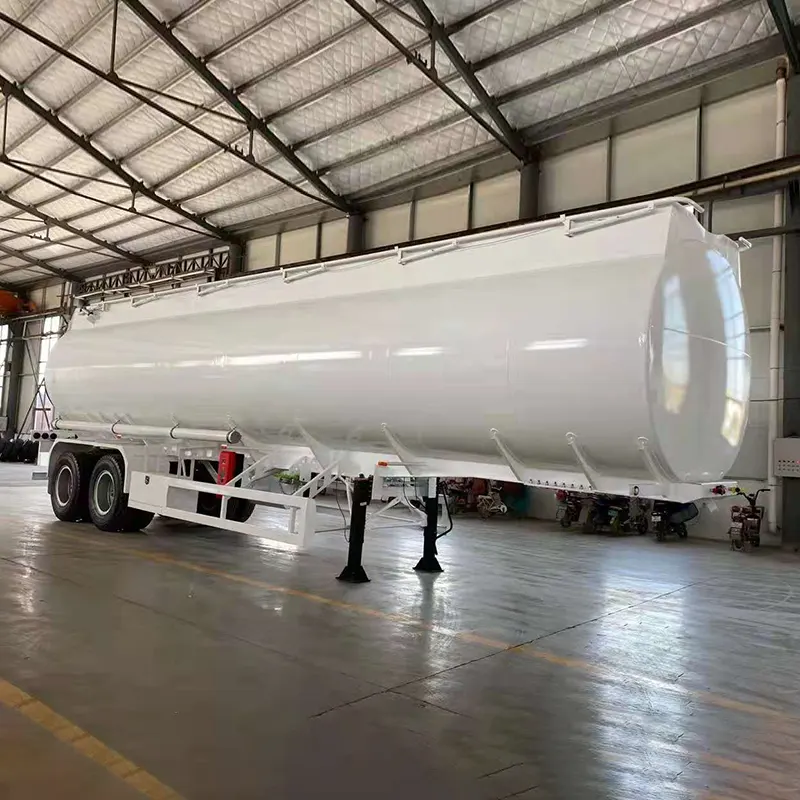

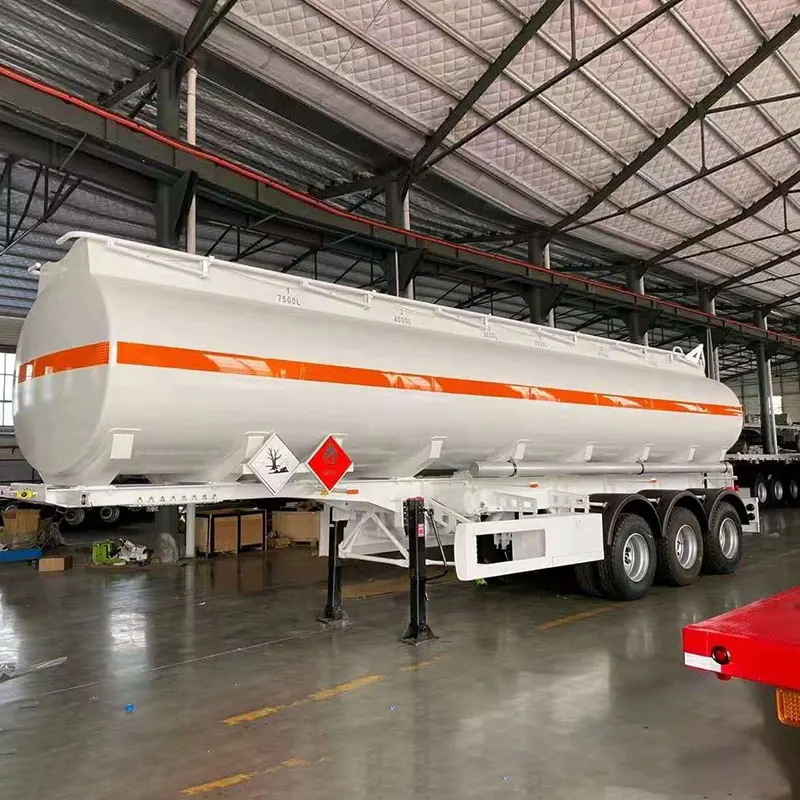

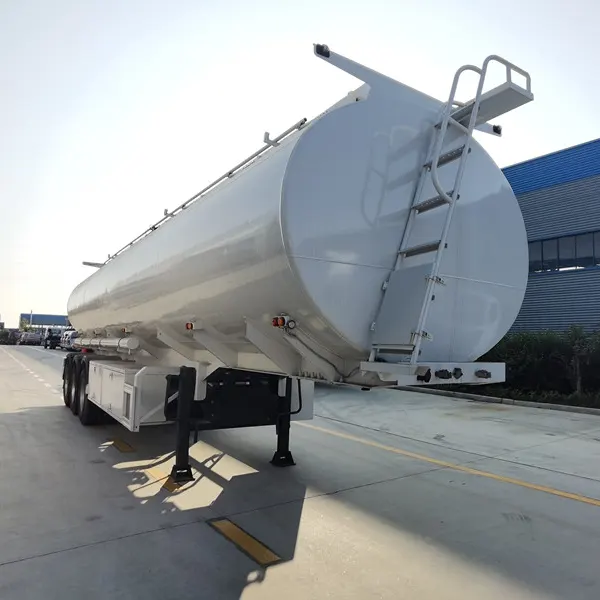

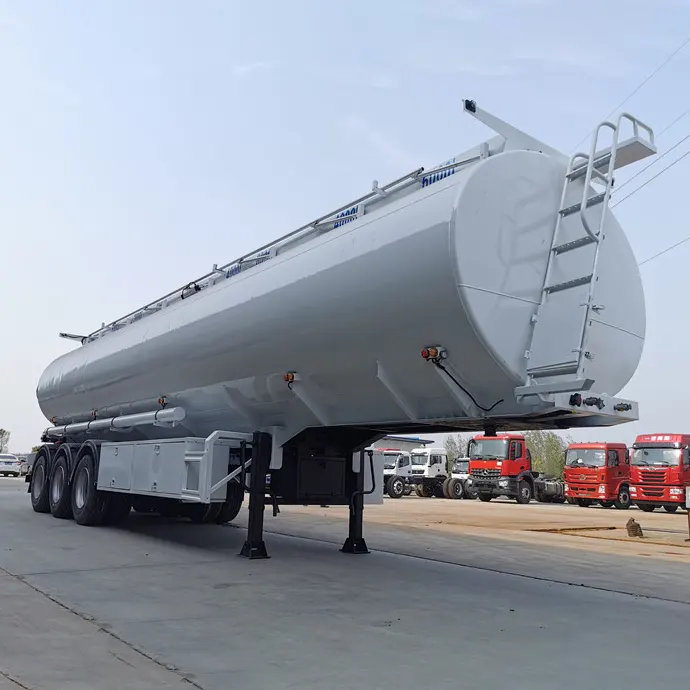

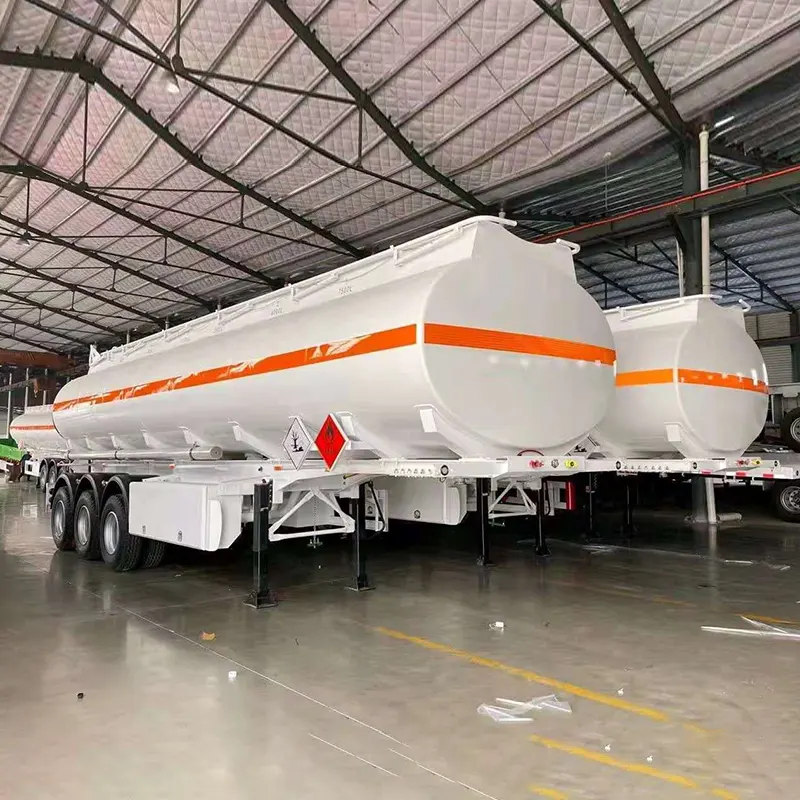

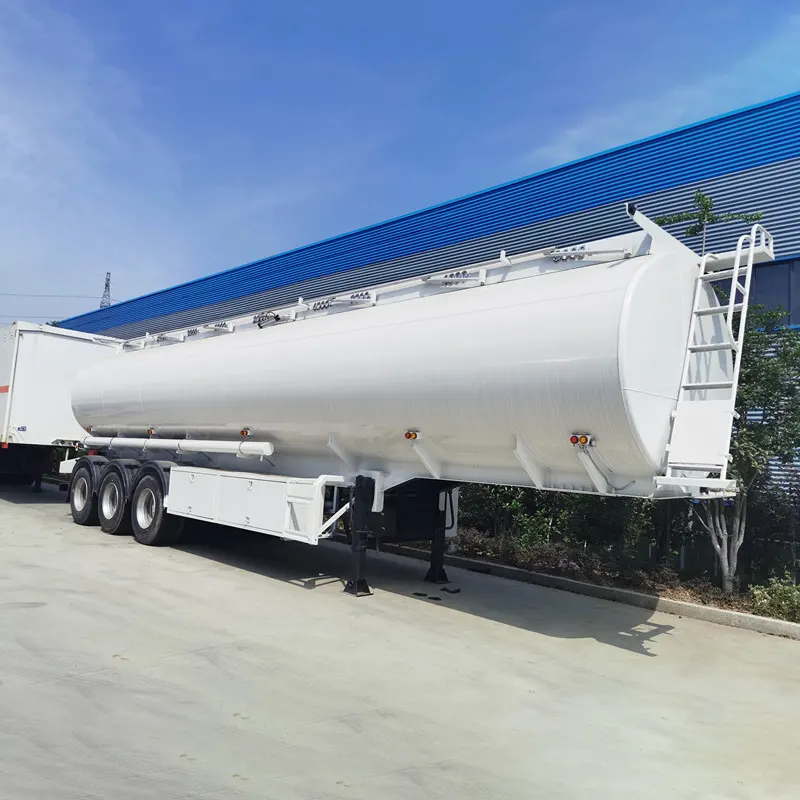

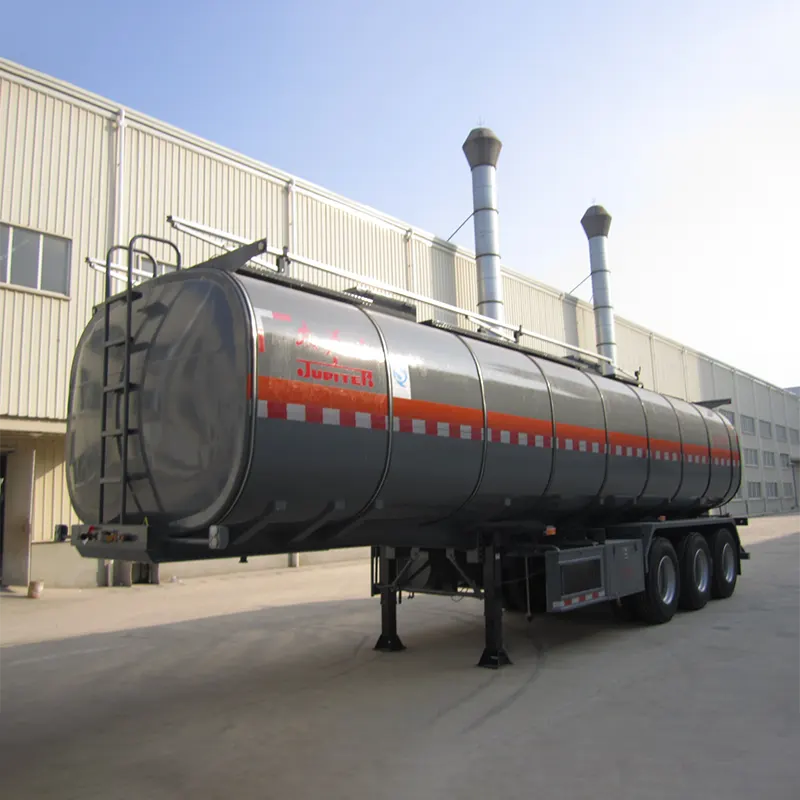

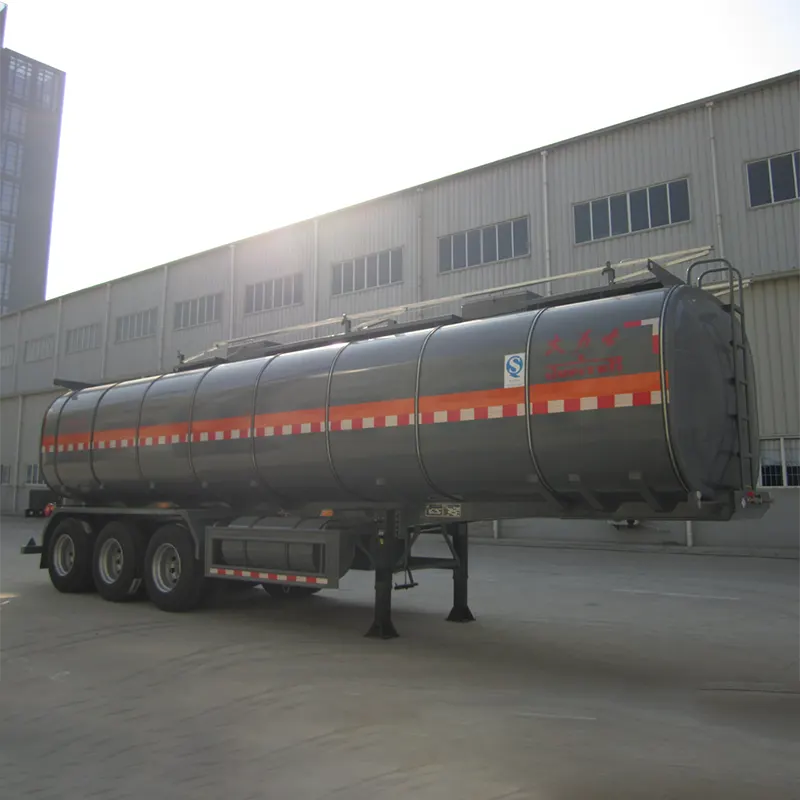

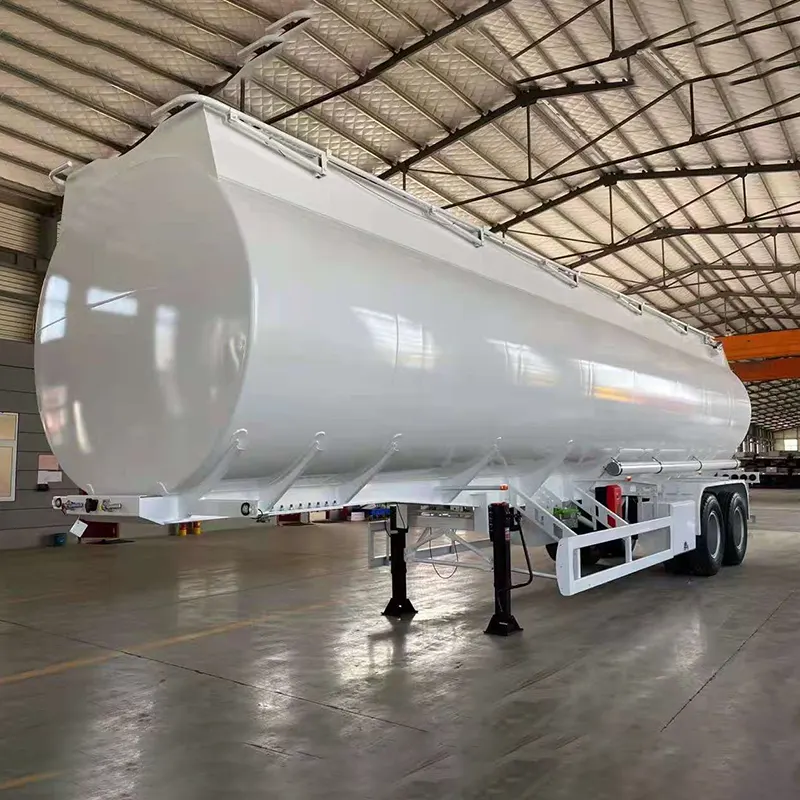

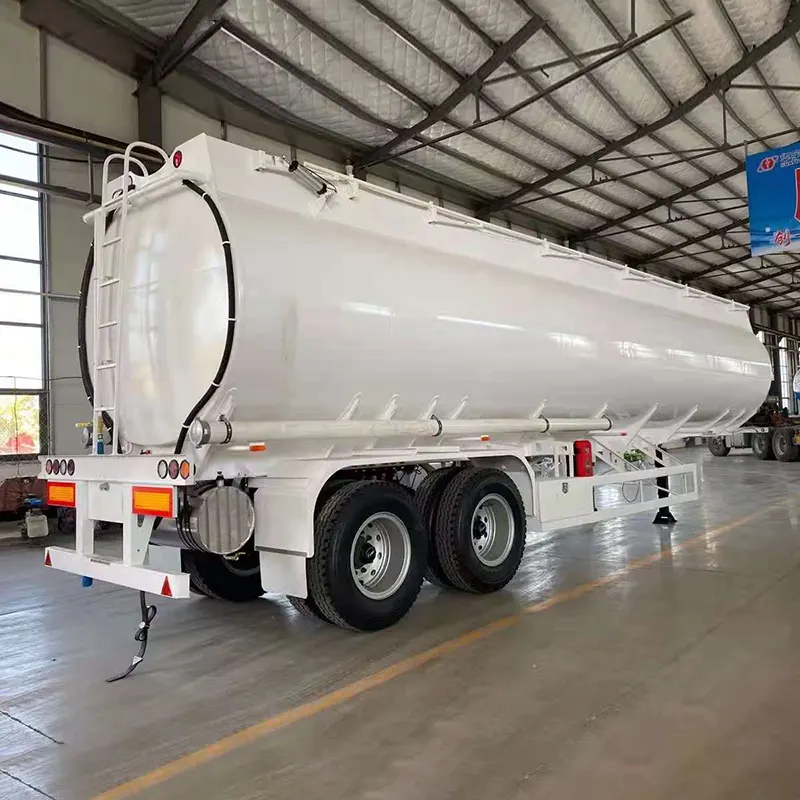

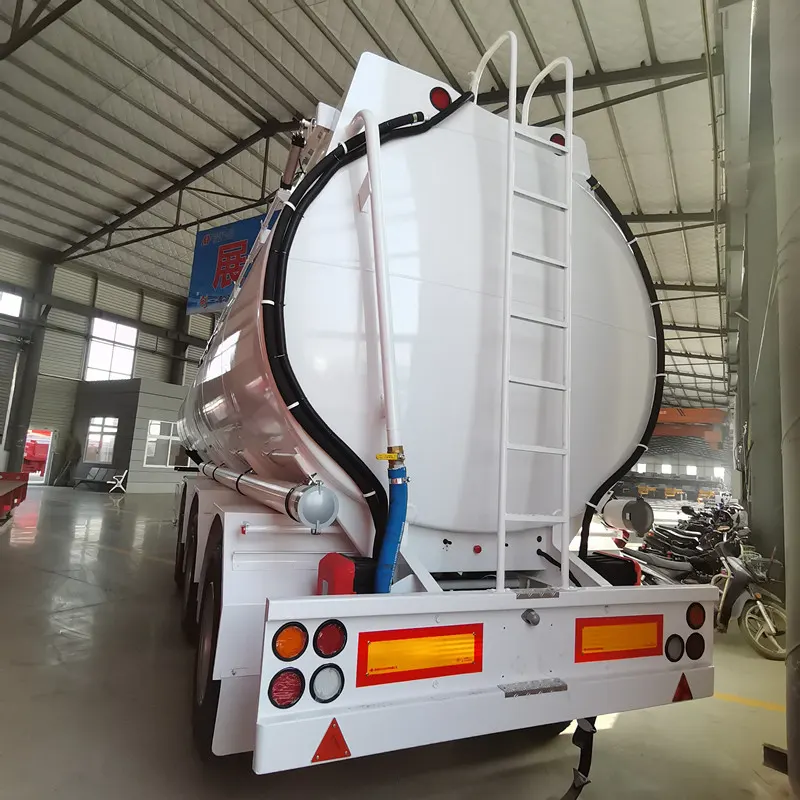

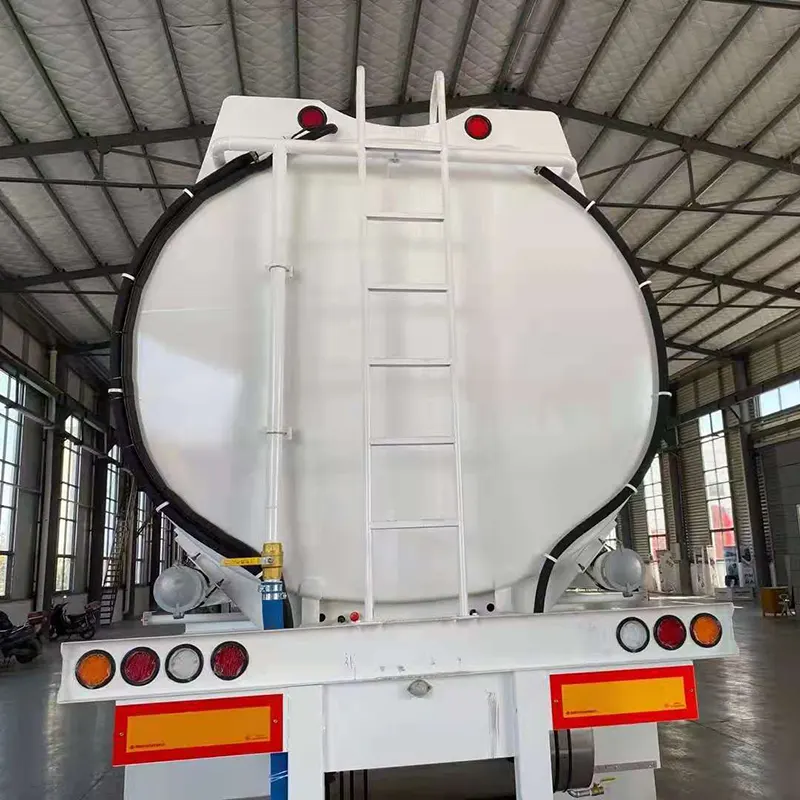

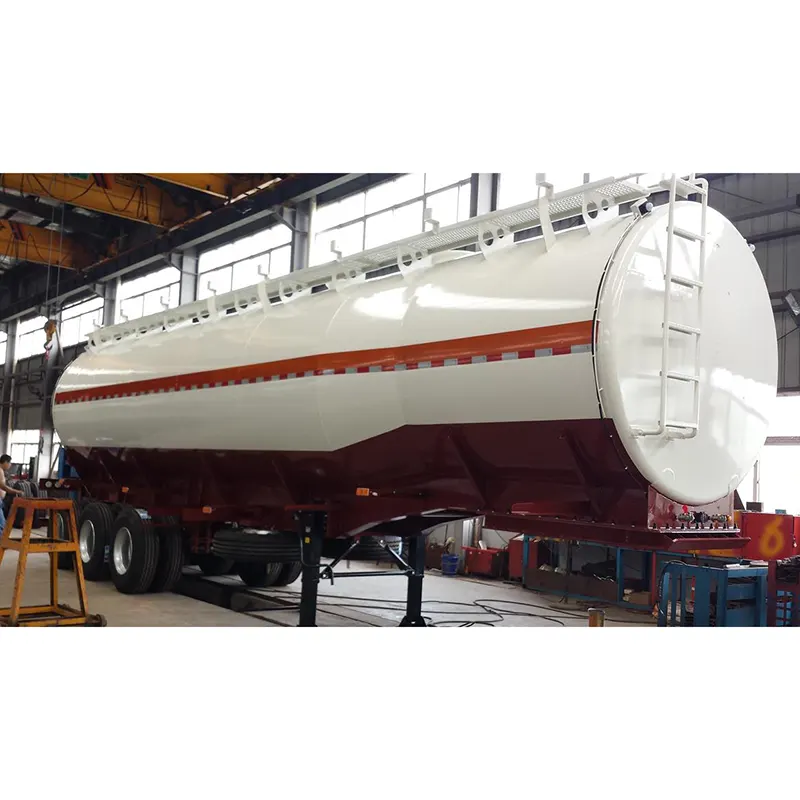

45cbm 45000l الكربون الصلب ناقلة النفط نصف مقطورة مع 5 مقصورات

نموذج:

JPT9405GYY

أبعاد:

طول:

11800 ملم

عرض:

2500 ملم

ارتفاع:

3860 ملم

موقع Kingpin:

950 مم من الوجه الأمامي للداعم الأمامي

فاصل المحور:

6،600 ملم 1،310 ملم 1،310 ملم

موقع معدات الهبوط:

2500 مم من مركز kingpin إلى معدات الهبوط

وزن:

الحمولة:

40،000 كجم

الوزن الفارغ:

تقريبا. 11500 كجم

GVWR:

تقريبا. 51500 كجم

خزان:

مقدار:

40،000 لتر 5٪ بخار

حجرة:

9 (6-4-6-4-2-6-2-6-4)

جسم الخزان

الكربون الصلب

لوحة المقصورة:

الكربون الصلب

معيار التصميم:

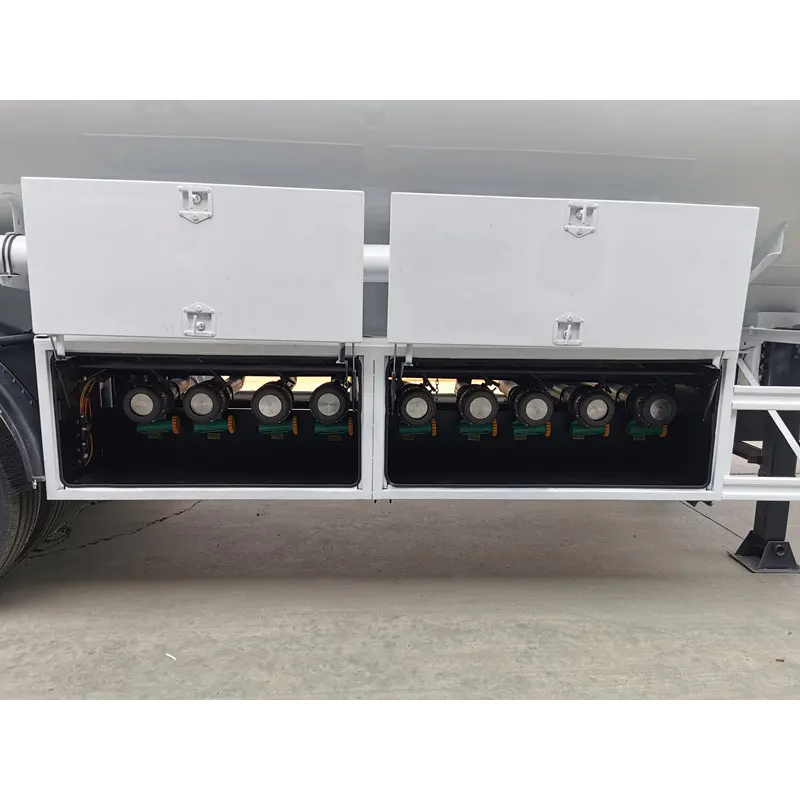

صمام الأمان السفلي:

جيالونج 9 قطع (صمام طوارئ هوائي مقاس 4 بوصات لكل حجرة - يورو ؛ محول جاذبية مقاس 4 بوصات × 3 بوصات مع زجاج رؤية لكل حجرة ؛ صمام API مقاس 4 بوصات وغطاء غبار لكل حجرة

كاب API:

جيالونج 9 قطع

التبديل مزيج:

جيالونج ، تعمل بالهواء ، 1 مجموعة

مفتاح الطوارىء:

معيار المصنع ، مع صندوق غطاء ، 2 قطعة.

صمام التفريغ:

4 "، صمامات التفريغ بزاوية 5 درجات تقريبًا للأسفل.

أنبوب التصريف:

موصل تخفيض API:

3 "

خرطوم التفريغ:

3 "

فتحة:

جيالونج ، 20 بوصة ، ألومنيوم ، 9 قطع ، بتصميم مضاد للسرقة.

مؤشرات السعة:

معيار المصنع ، 9 قطع.

فاصل الزيت عن الماء:

معيار المصنع ، 1 قطعة.

ضغط العمل:

0.2 ميجا باسكال

اختبار الضغط:

0.3 ميجا باسكال

معيار اللحام:

يتم إجراء جميع عمليات اللحام بواسطة عامل لحام مؤهل وفقًا للمعايير الوطنية المعمول بها. فحص الأشعة السينية.

تلوين:

إطلاق النار على SA 2.5 قبل تطبيق التمهيدي ،

تشغيل العتاد:

Kingpin:

JOST ، KZ1012-50 ، 2 بوصة نوع مسامير

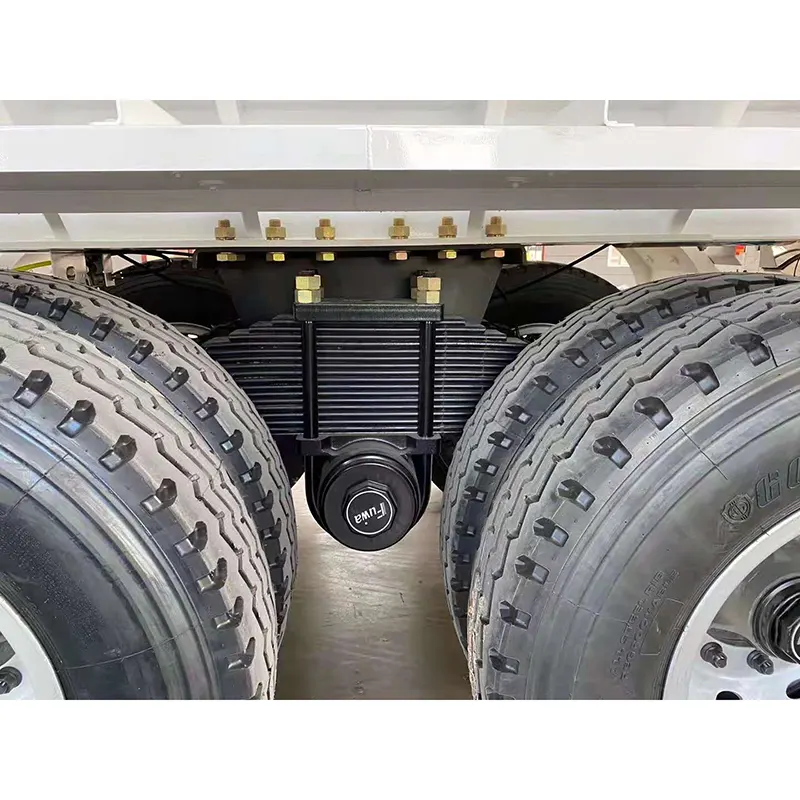

تعليق:

فوا

المحور:

FUWA 150x150 محور عارضة مربعة ، 3 قطع. * سعة 13 طن

نظام الفرامل:

فرامل هوائية مزدوجة الخط مع خرطوم

نظام ABS:

4S / 2M

غرفة الفرامل:

نظام الفرامل الزنبركي T30 / 30 على محورين

خزان الهواء:

50 لتر ، قطعتين.

صمام ترحيل الطوارئ:

ماركة وابكو

حافة:

9.0-22.5 ،

إطار العجلة:

AEOLUS 12R22.5 ، 14 قطعة. (يشمل 2 إطارات احتياطية)

معدات الهبوط:

جوست

نظام كهربائي:

الجهد االكهربى:

24 فولت

وعاء:

7 طريقة مقبس

مصباح ماركر أمامي:

مصابيح LED ، تشمل مصباح ماركر أمامي ، مصباح علامة جانبي ، مصباح إشارة انعطاف ، مصباح خلفي. كابل كهربائي محمي بواسطة قناة PVC على الإطار الرئيسي.

العاكس:

عاكس مثلث لون احمر

الأسلاك:

قابل للاشتعال ممنوع التدخين حتى 50 قدم

مُكَمِّلات:

صمام تفريغ الخط المشترك:

أنبوب من الصلب الكربوني مع 4 "

مطفأة الحريق:

10 كجم النوع ، 2 مجموعات.

حارس الطين:

واقي من الطين المطاطي بفرشاة

الممشى:

الأصفر

درابزين:

ارتفاع 800 مم ، تحكم هوائي

سدادة العجلة:

2 حبة

حاملات العجلات الاحتياطية:

Q345 ، قطعتين.

درابزين:

نوع البلاستيك الأسود ، مع فرشاة ، 6 قطع.

سكة حديدية:

سكة يدوية تعمل بالهواء المضغوط ، كلا الجانبين ، نوع الألمنيوم

صندوق الأدوات:

طول 800 مم ، قطعتان.

يضخ:

قطعة واحدة بقطر 4 بقطر * 6 م طول كل خزان ، لاستخدام العميل.

سُلُّم:

نوع الكربون الصلب ،

الوفير:
