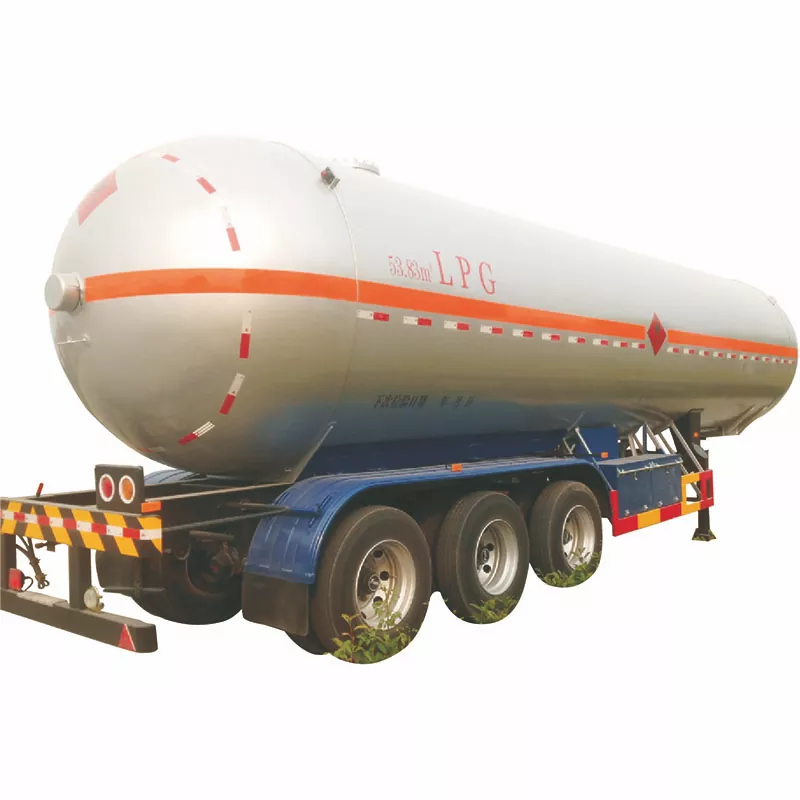

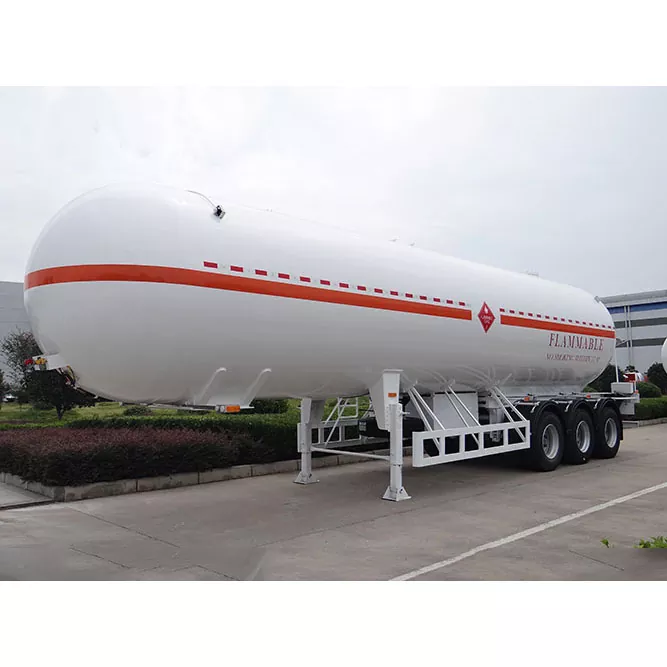

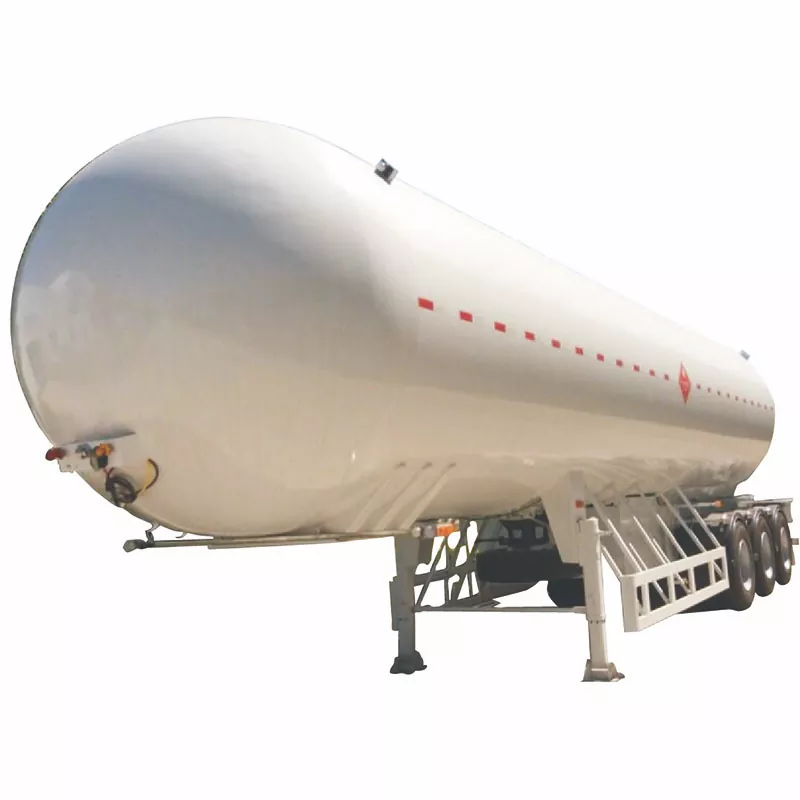

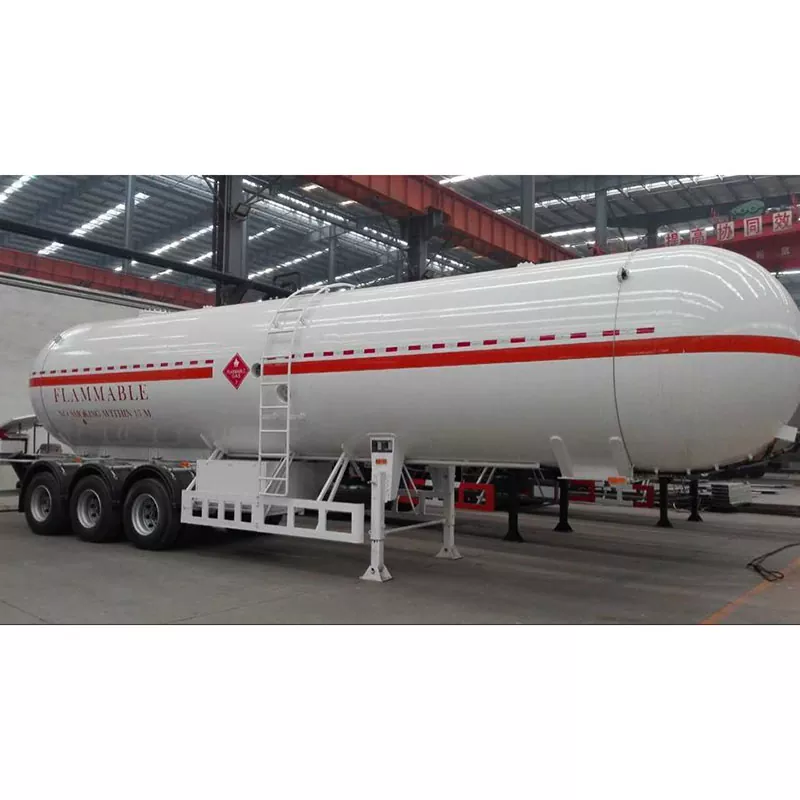

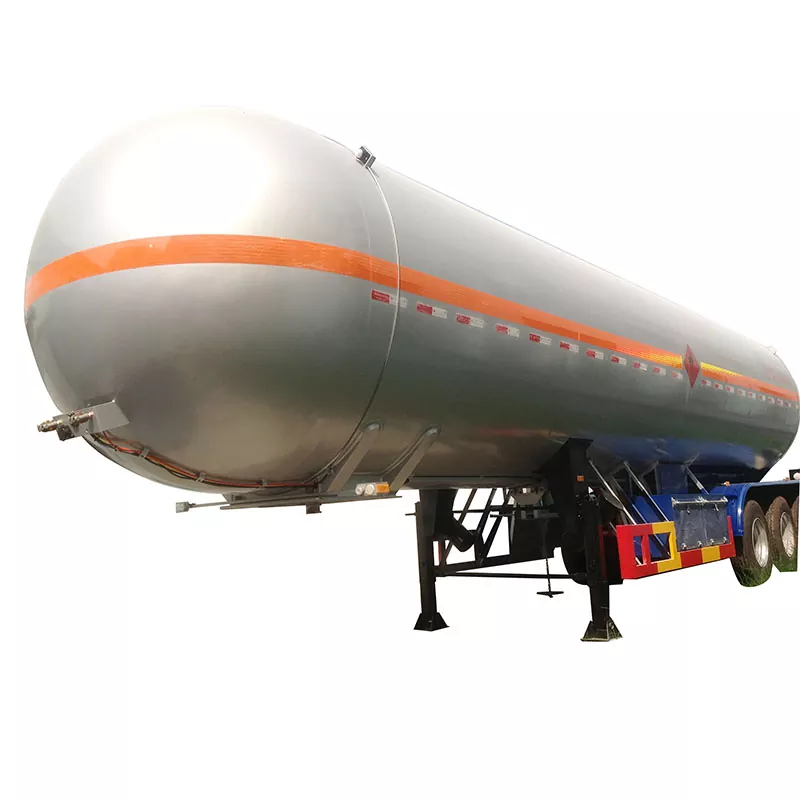

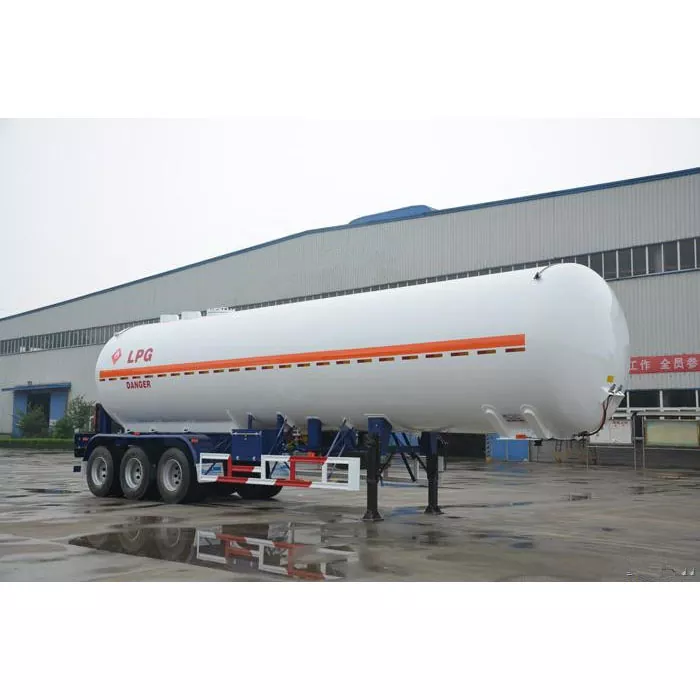

نصف مقطورة ناقلة غاز البترول المسال ذات 3 محاور 50cbm مع صمامات قياسية أوروبية

لون

خياري

الحمولة

24800 كجم

الوزن الفارغ

15200 كجم

قاعدة العجلات

7970+1310+1310 (مم)

حافة وإطارات

 حافة عجلة 9.0*22.5 وإطارات 12R22.5

ماركة المحور

13T

رقم المحاور

3

حمولة المحور

24000 كجم

قطع من أوراق الربيع

10/10/10

تعليق

تعليق زنبركي ورقي عالي التحمل

زاوية المغادرة

22

الجزء الأمامي/الخلفي المتراكم

1205 ملم

أبعاد

12965×2500X3990 (مم)

حجم الناقلة

12715 ملم × 2499 ملم

الشعاع الرئيسي

التلقائي القوس المغمور الملحومة

الحزم الرئيسية Q370R من خلال الحزم المتقاطعة Q235

مادة الجسم Q235B لوحات المنغنيز،

التلقائي القوس المغمور ملحومة

نظام الفرامل

مكابح هوائية أوتوماتيكية

فرامل هواء بخط أنابيب مزدوج، المحور الأمامي هو 30 غرفة هوائية،

المحور الخلفي هو 30/30 غرفة الهواء.

ملحق

صناديق الأدوات واحدة،

حاملتان للإطارات الاحتياطية، وطفايتان للحريق

سمك جانب الناقلة

12 ملم

النظام الكهربائي

مقبس 24 فولت، 7 كور، الأضواء مطابقة للمعايير الأوروبية.

صندوق الأدوات

1 صندوق من الأدوات القياسية

مادة

Q370R

معيار

التكوينات

غطاء صمام الأمان، صناديق أحادية السائل ذات صمامين، أرجل،

دبابيس الجر، مقياس مستوى السائل، مقياس الضغط، مقياس الحرارة،

صمامات قطع الطوارئ، طفايات الحريق، غطاء نجمة النار،

شريط التأريض المضاد للكهرباء الساكنة، والسياج، ومصدات الإطارات

آحرون

وسط التعبئة: غاز البترول المسال (البروبان)؛

ضغط التصميم 1.71 ميجا باسكال،

درجة حرارة التصميم 50 درجة مئوية،

عامل التعبئة: 0.42 طن/م3،

هامش التآكل: 1 مم

معيار

AD-MERKBLÄTTER 2000 (ADM) أوعية الضغط الفولاذية، إجراءات المراقبة الفنية لسلامة أوعية الضغط، فحص سلامة ناقلات الغاز المسال
